半导体厂房作为高端制造的核心载体，其设计建造融合了多学科前沿技术，需同时满足微米级洁净控制、纳米级振动精度及复杂系统集成要求。下面我们会从全流程技术体系与行业趋势展开详述：

一、全周期设计建造流程架构

1. 前期规划阶段

• 需求定义
  明确工艺节点（如 7nm FinFET、3nm GAA）及产能目标（例：月产能 5 万片 12 英寸晶圆），同步分析选址关键要素：
  • 地质条件：需低土壤剪切波速（＜200m/s）以降低环境振动干扰
  • 能源供给：20 万㎡厂房典型电力需求达 50-80MW，需双路 110kV 专线接入
• 可行性评估
  对标 SEMI 标准进行环境影响分析，例如废气处理需满足 NOx≤50ppm、VOCs≤20ppm 的排放限值

2. 设计实施阶段

3. 系统集成要点

• 二次配气工程（SEMI S2 标准）：特气管道需执行 100% 氦质谱检漏（漏率＜1×10⁻⁹Pa・m³/s）
• 微振动控制：光刻机区域需达到 ISO 10116 标准 VC-E 等级（1-80Hz 振动速度≤0.7μm/s）

二、关键技术系统解决方案

1. 洁净室核心技术

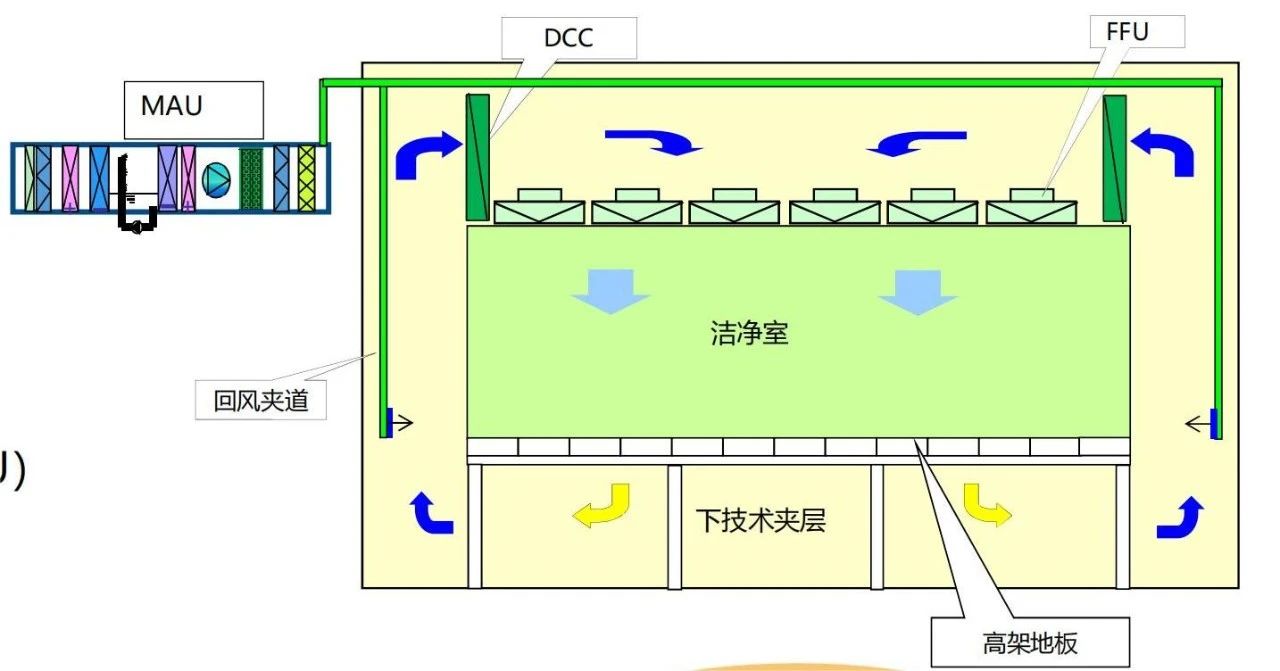

• 气流组织
  采用顶棚满布 FFU（风机过滤单元）垂直层流设计，面风速控制在 0.45m/s±20%，相邻 FFU 风速差≤15%
• 污染控制
  • AMC（气态分子污染物）分级管控：光刻区需控制胺类物质＜10ppt
  • 材料选型：墙面采用电解抛光不锈钢（表面粗糙度 Ra＜0.4μm），地板铺设导电 PVC（表面电阻 10⁶-10⁹Ω）

2. 微振动控制体系

3. 特气与化学品管理

• 特种气体输送：SiH₄等可燃气体采用双套管 + 惰性气体吹扫设计，管廊需配置 LEL 探测器（报警阈值≤25% 爆炸下限）
• 超纯水系统：
  采用 RO+EDI + 抛光混床工艺，水质需满足 SEMI E5 标准（18.2MΩ・cm@25℃，TOC＜5ppb）

三、前沿设计理念与行业规范

1. 工艺适配性设计

• 光刻区特殊要求
  • 独立防震结构体（与周边结构脱开≥50mm）
  • 电磁屏蔽效能：100MHz 时≥80dB（满足 SEMI F18 标准）
• 可扩展性设计
  预留 EUV 光刻机安装空间（单台设备基础荷载≥500 吨），电力系统按未来 3 年负荷 N+2 冗余配置

2. 安全与可持续标准

• 抗震设计：关键区域按 SEMI S29 标准提高 1 级设防（如 9 度区按 10 度设计）
• 节能方案：
  • 热回收系统回收冷水机组 30% 废热用于工艺加热
  • 光伏一体化设计（屋顶装机容量≥10MW）

四、先进制程挑战与技术趋势

1. 3nm 以下制程难点

• EUV 光刻间需部署铅 + 硼复合屏蔽层（辐射剂量≤1μSv/h）
• 纳米级污染控制：采用分子过滤器（MFP）实现亚 ppt 级 AMC 去除

2. 智能化升级

• 数字孪生应用：基于 BIM 模型构建全生命周期运维平台，实现 FFU 过滤器寿命预测（误差＜5%）
• AI 监控系统：通过机器学习分析 3000 + 传感器数据，提前 24 小时预警系统异常


写在最后
半导体厂房设计建造已从传统工程向 “精密系统集成” 转型，未来将深度融合智能建造与绿色制造理念，例如采用预制模块化建造（缩短工期 30%）及碳捕获技术（PFCs 减排 98%），持续推动半导体制造向更高精度、更低能耗演进。
